ฝึกปฎิบัติเขียนแบบวิศวกรรมด้วยโปรแกรม FreeCAD
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-48.png)
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-84-1024x543.png)
เรียนรู้การใช้งานโปรแกรม FreeCAD เพิ่มเติมทาง https://www.glurgeek.com/education/freecadtutorial/
1. เปิดโปรแกรม FreeCAD -> กด Create new…
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-1-1024x542.png)
2. เปลี่ยน Start –>Part Design
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-2-1024x542.png)
3. Create body -> Create sketch -> XY Plane -> OK
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-3-1024x542.png)
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-4-1024x543.png)
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-5-1024x545.png)
4. กดเลือก Show grid และ grid snap
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-49-1024x542.png)
5. สร้างวงกลมจุดศูนย์กลางไว้ตรงจุด Origin ทำการเลือกกำหนดขนาดเส้นผ่านศูนย์กลาง Constain diameter
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-50-1024x543.png)
6. กำหนดขนาดเส้นผ่านศูนย์กลาง 17 mm -> OK
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-52-1024x543.png)
7. สร้างวงกลมอีกวง เลือกจุด กด Ctrl ค้างและเลือกเส้น แล้วใช้คำสั่งเชื่อมจุดกับเส้น Fix a point onto an object
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-53-1024x542.png)
8. กำหนดขนาดวงกลม 15 mm -> OK
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-54-1024x543.png)
9. เลือกจุดศูนย์กลางทั้ง 2 วงกลม เลือกกำหนดขนาดแนวนอนระยะห่าง 73 mm -> OK
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-55-1024x543.png)
10. สร้างเส้นตรงแนวนอน เลือกจุดของเส้นตรงด้านซ้าย และจุดศูนย์กลางของวงกลม แล้วใช้คำสั่ง Vertical Constraint
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-56-1024x543.png)
11. เลือกเส้นและกำหนดขนาด AB = 94 mm -> OK
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-57-1024x542.png)
12. เลือกจุดศูนย์กลางวงกลมและจุดของเส้น กำหนดขนาดแนวตั้ง 24 mm -> OK
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-58-1024x544.png)
13. เส้นเส้นขอบรูปทั้งหมดโดยใช้คำสั่ง Polyline ลากเส้นให้ครบตามรูปทรงของชิ้นงาน
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-59-1024x542.png)

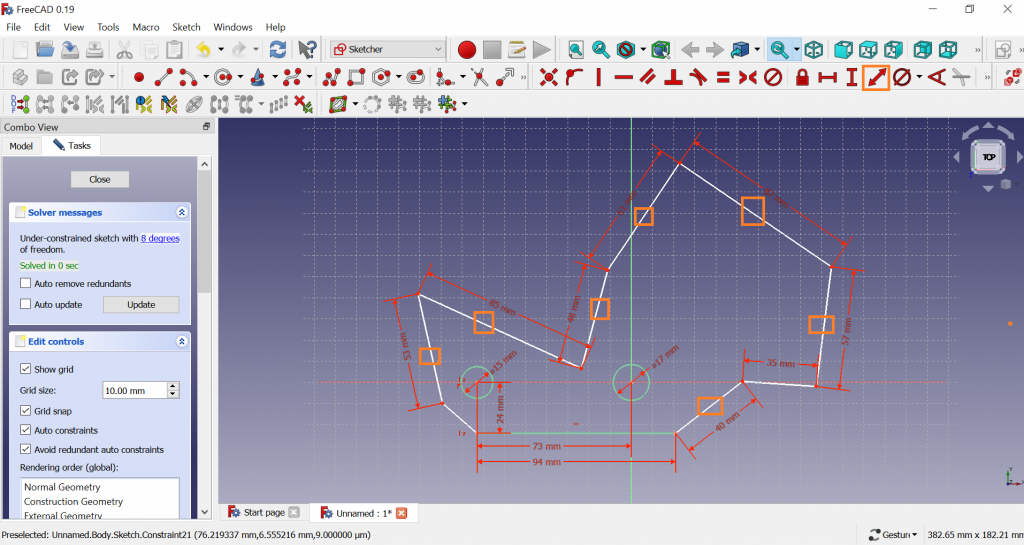

14. กำหนดขนาดเส้นของทุกด้าน ใช้คำสั่ง Fix a lenght of a line
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-48.png)
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-60-1024x545.png)
15. เลือกเส้น 2 เส้นของด้านที่ต้องการกำหนดมุม ใช้คำสั่ง Fix the angle of a line เสร็จแล้วจะขึ้นสีเขียว
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-48.png)
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-62-1024x545.png)
16. สร้าง Slot แล้วลบเส้นตั้งฉากออก | เพื่อให้สามารถเอียง Slot ได้
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-64-1024x545.png)
17. ทดลองเอียง Slot โดยจุดเลื่อนที่จุด สร้างเส้นตรงแล้วทำมุม 45 องศา กับเส้นแกน x
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-65-1024x543.png)
18. กำหนดขนาดให้เส้นตรงที่ทำมุม 45 องศา ให้มีความยาว 81 mm
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-66-1024x543.png)
19. เลือกเส้นแล้วใช้คำสั่ง Toggle the toolbar แปลงให้เป็นเส้นอ้างอิงสำหรับใช้ชักใยภายในชิ้นงาน
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-67-1024x543.png)
20. เคลื่อนที่จุดลาก Slot มาอยู่ใกล้กับเส้น แล้วเลือกจุดของทั้งสอง ใช้คำสั่ง Coincident เชื่อมจุดเข้าด้วยกัน
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-69-1024x543.png)
21. กำหนดขนาดแนวตั้งเฉียง 24 mm -> OK
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-70-1024x542.png)
22. กำหนดขนาดแนวนอนเฉียง 19 mm -> OK
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-71-1024x544.png)
23. สร้างเส้นตรงอ้างอิงสีน้ำเงิน
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-72-1024x544.png)
24. กำหนดมุมของด้านอ้างอิงเป็น 30 องศา
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-76-1024x543.png)
25. เชื่อมจุดทั้ง 2 จุดเข้าด้วยกัน
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-75-1024x546.png)
26. ชิ้นงานขึ้นสีเขียวแสดงว่าทำถูกต้อง -> กด Close
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-77-1024x543.png)
27. ปรับมุมมองเป็น Isometric -> Zoom to fit
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-78-1024x545.png)
28. ทำการสร้างเนื้อใช้คำสั่ง Pad
29. กำหนดขนาดความหนา 10 mm

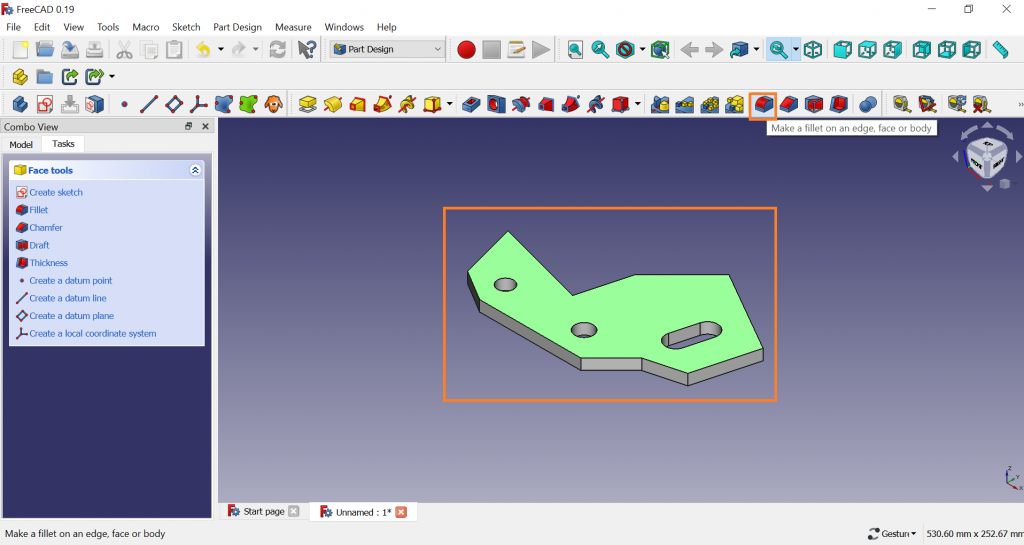

30. เลือกพื้นผิว Top ใช้คำสั่ง Fillet ทำการลบมุมให้เป็นมุมโค้ง
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-79-1024x545.png)
31. Fillet โค้งรัศมี 3 mm -> OK
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-80-1024x545.png)
32. หมุนชิ้นงานไปฝั่ง Bottom เลือกพื้นผิวทดลองใช้คำสั่ง Chamfer ลบมุมแบบเฉียงเรียบ
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-81-1024x544.png)
33. Chamfer ขนาด 3 mm -> OK
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-82-1024x544.png)
34. ปรับมุมมอง Isometric ไปที่ Model -> Body -> Appearance… ทำการเปลี่ยนเป็นวัสดุที่ต้องการ
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-83-1024x542.png)
35. เลือกวัสดุที่ต้องการ
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-84-1024x543.png)
36. ชิ้นงานที่เสร็จสมบูรณ์
![](https://www.glurgeek.com/wp-content/uploads/2022/06/image-86-1024x543.png)
