สวัสดีครับผมจะมาแนะนำการใช้โปรแกรม Auto CAD By Sutee

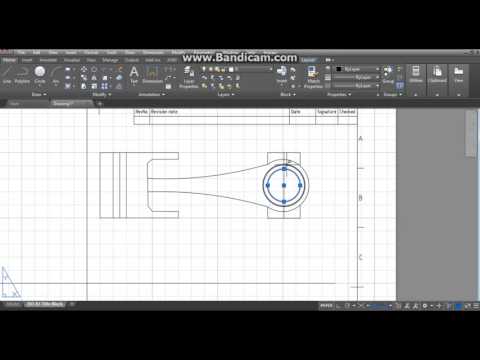

วันนี้ผมจะมาสอนการเขียนแบบ ลูกสูบโดย ใช้โปรแกรม Auto CAD

HellaFlush-Car-decal-JDM-font-b-pistons-b-font-12-5cm-x-9cm-motorcycle-car-truck



หลักการทำงานของลูกสูบ

ลูกสูบ มีหน้าที่ที่สำคัญในระบบการเผาไหม้ของเชื้อเพลิงคือ ทำหน้าที่รับแรงกดดันจากการเผาไหม้และส่งกำลังนี้ไปสู่เพลาข้อเหวี่ยงโดยผ่านทางก้านสูบ ในขณะที่ทำงานนั้น ลูกสูบจะได้รับความร้อนอยู่ตลอดเวลาจึงต้องสามารถทนต่ออุณหภูมิ และการทำงานรอบสูงๆเป็นเวลานานได้ โดยปรกติลูกสูบจะทำมาจากโลหะผสมอะลูมิเนียมซึ่งมีน้ำหนักเบาและสามารถระบายความร้อนได้ดี การทำงานของลูกสูบนั้นจะแบ่งออกเป็น 2 ประเภท คือ ลูกสูบ 2จังหวะ และ ลูกสูบ 4 จังหวะ ซึ่งมีหลักการทำงานและความเหมาะสมในการใช้งานที่แตกต่างกัน

จังหวะที่ 1

จังหวะคายกับดูด ลูกสูบจะเคลื่อนที่จากจุดศูนย์ตายบนลงมาเรื่อยๆ จนผ่านพอร์ทไอเสีย หรือช่องระบายไอเสีย  ไอเสียก็จะผ่านออกไปทางช่องนี้เมื่อลูกสูบเคลื่อนต่อไปอีกเล็กน้อย  ช่องไอดีก็จะเปิดให้ไอดีที่ได้จากการผสมอากาศกับน้ำมันเชื้อเพลิงจากคาร์บูเรเตอร์เข้าไปในกระบอกสูบและไล่ไอเสียออกไปจนหมดสิ้น  จนลูกสูบจะเคลื่อนลงจนถึงจุดศูนย์ตายล่าง

         จังหวะที่ 2

จังหวะอัดกับระเบิด ลูกสูบจะเคลื่อนจากศูนย์ตายล่างขึ้นไปเรื่อยๆ จนปิดพอร์ทไอดีและพอร์ทไอเสียตามลำดับ  พร้อมกับอัดไอดีไปด้วยเมื่อลูกสูบเคลื่อนเข้าใกล้จุดศูนย์ตายบน  หัวเทียนได้รับแรงดันไฟฟ้าจากระบบไฟฟ้าจุดระเบิด และจุดประกายไฟในตำแหน่งที่ถูกต้อง ทำให้เกิดการเผาไหม้ และระเบิดดันลูกสูบให้ทำงาน  ในขณะเดียวกันไอเสียก็จะมีความดันสูงด้วย  เมื่อลูกสูบเคลื่อนที่ลงมาเปิดช่องไอดี  ไอดีก็จะเข้ามาและทำการขับไล่ไอเสียออกไปทางช่องไอเสียเหลือไว้เพียงแต่ไอดีในห้องเผาไหม้

ประโยชน์ของลูกสูบ

ลูกสูบเคลื่อนที่ขึ้นและลงภายในกระบอกสูบ เพื่อดำเนินกลวัตรในจังหวะประจุ ไอดี อัดส่วนผสม จุดระเบิด และคายไอเสียหน้าที่ที่สำคัญที่สุดของลูกสูบก็คือ
รับแรงกดดันจากการเผาไหม้และส่งกำลังนี้ไปสู่เพลาข้อเหวี่ยงโดยผ่านก้านสูบ ลูกสูบนั้นยังได้รับความร้อน และอุณหภูมิที่สูงที่สุดที่กระทำอยู่ตลอดเวลาและ
จะต้องสามารถคงทนต่อการทำงานที่รอบสูงเป็นเวลานานๆได้

https://drive.google.com/drive/my-drive

YouTube Preview Image

https://www.youtube.com/watch?v=lYSZ9ReQexE&feature=youtu.be

https://drive.google.com/drive/folders/0BwagA8Z7OdkySWFMOEcyeVhlMFk?usp=sharing

Manz Sutee
at GlurGeek.Com
สวัสดีครับ ผมนายสุธี ลาศรี 1590902282 คณะวิศวกรรมศาสตร์ ม.กรุงเทพ จะมาแนะนำการใช้ โปรแกรม Auto CAD สร้างเครื่องกล
